Kataloger
På sidan Kataloger går det att ställa in vilka objektkataloger som visas av KStars, samt hur mycket information som du vill ska inkluderas på himmelskartan. Normalt ingår ~300 000 namngivna och icke-namngivna stjärnor upp till magnitud 8 i KStars. För avlägsna himmelsobjekt är katalogen som ingår den Nya allmänna katalogen (”NGC”) inklusive Indexkatalogen (”IC”) och Messier-katalogen.
Den nya allmänna katalogen (New General Catalog) över nebulosor och stjärnhopar (förkortad som NGC) är en katalog med 7 840 avlägsna himmelsobjekt.
Indexkatalogen (Index Catalog) över nebulosor och stjärnhopar (förkortad som IC) fungerar som bilaga till NGC, och innehåller ytterligare 5 386 objekt, tillsammans kallade IC-objekten.
Du kan installera nya kataloger genom att använda KStars ”tilläggsinstallation”. Den går att visa genom att använda menyalternativet → . Det går att välja bland en lista över kataloger, inklusive (men inte begränsat till):
Steinicke NGC/IC-katalogen: En fullständigare NGC/IC-katalog.
Abell-katalogen över planetära nebulosor: En katalog över 86 planetära nebulosor. Den maximala magnituden representeras av Abell 47, som har värdet 19,5.
Sharpless HII-områdeskatalogen: Sharpless-katalogen (Sh2) över HII-områden (diffusa nebulosor).
Hickson kompakta grupper: En katalog som består av 99 kompakta grupper av galaxer.
Tycho-2 stjärnkatalog: En katalog över mer än 2,5 miljoner av de ljusstarkaste stjärnorna. Den innehåller stjärnor med magnitudvärden från 8,0 till 12,5.
USNO NOMAD-katalogen: En katalog över omkring 100 miljoner stjärnor med magnituder från 12,5 till 16,5. Observera att den kräver att Tycho-2 har installerats.
Det följande är en översikt av katalogerna i KStars:
Tabell 3.1. Stjärnkataloger
| Namn | Förkortning | Antal objekt | Magnitud | Tillägg | Standard |
|---|---|---|---|---|---|
| Standardkatalog | Standard | ~300,000 | Upp till magnitud 8 | Nej | Ja |
| Tycho-2 | Tycho-2 | mer än 2,5 miljoner | 8,0 - 12,5 | Ja | Nej |
| Sammanslagen astronomisk datamängd från Amerikanska marinens observatorium | USNO NOMAD | 100 miljoner | 12,5 - 16,5 | Ja | Nej |
Tabell 3.2. Kataloger över avlägsna himmelsobjekt
| Namn | Förkortning | Antal objekt | Magnitud | Tillägg | Standard |
|---|---|---|---|---|---|
| Nya allmänna katalogen (New General Catalog) över nebulosor och stjärnhopar (OpenNGC) | NGC | 7,840 | - | Nej | Ja |
| Steinicke NGC/IC | - | - | - | Ja | Nej |
| Abell-katalogen över planetära nebulosor | - | 86 | Upp till magnitud 19,5 | Ja | Nej |
| Sharpless HII-områdeskatalogen | Sh2 | - | - | Ja | Nej |
| Hickson kompakta grupper | - | 99 | - | Ja | Nej |
Notera
En möjligtvis mer uppdaterad listning finns i dokumentationen över katalogarkiv.
Rutan Stjärnor låter dig hantera hur stjärnor visas i KStars. Du kan välja att se stjärnor eller ej genom att markera kryssrutan Stjärnkataloger. Om du markerar den, blir flera alternativ aktiverade. Därigenom kan du ställa in hur många stjärnor ritas på kartan med skjutreglaget Stjärntäthet. Du kan också anpassa KStars för att visa stjärnnamn och stjärnors magnituder eller inte. Stjärnornas namn visas intill ljusstarka stjärnor. För att visa beteckningar för svagare stjärnor, öka skjutreglaget Beteckningstäthet.
Under stjärnrutan, hanterar rutan Avlägsna himmelsobjekt visning av flera objektkataloger över annat än stjärnor. Du kan ändra visning av avlägsna himmelsobjekt och styra visning av deras namn och magnituder. Normalt inkluderar listan över avlägsna himmelsobjekt Messier-, NGC- och IC-katalogerna. Tilläggskataloger är tillgängliga via menyalternativet → där du kan ladda ner kataloger som tillhandahålls av KStars-gruppen och gemenskapen via katalogpaketeringsarkivet. Skjutreglaget Minimal zoom för avlägsna himmelsobjekt styr den minimala zoomnivån då avlägsna himmelsobjekt visas. Att öka den minimala zoomnivån kan ge prestandaförbättringar vid panorering av den utzoomade himmelskartan. Skjutreglaget Lagringsprocent för avlägsna himmelsobjekt reglerar hur mycket av huvudkatalogen över avlägsna himmelsobjekt hålls i minnet. Om du råkar ut för minnesproblem med stora kataloger, försök minska procentvärdet. Skjutreglaget Beteckningstäthet styr den skenbara tätheten av beteckningar för avlägsna himmelsobjekt. Om beteckningar börjar överlappas och himmelskartan börjar se för trång ut, försök finjustera alternativet. Svag gräns reglerar upp till vilken magnitud objekt visas på himmelskartan (större magnitud är svagare). Om Visa objekt av okänd magnitud är markerad, visas alltid objekt med okänd magnitud.
Följande avsnitt beskriver i detalj hur kataloger över avlägsna himmelsobjekt fungerar i KStars och hur de hanteras.
Notera
Det här avsnittet har målet att introducera KStars katalogdatabas i enkla men tekniska termer. Det går att hoppa över utan att sakna något viktigt, men hjälper till att förstå hur man hanterar och skapar (egna) kataloger.
Kataloger över avlägsna himmelsobjekt i KStars är bara SQL-databastabeller (sqlite3). Varje katalog representeras av sin egen tabell, som innehåller alla dess objekt och en post i en metadatatabell över kataloger. Dessutom kan kataloger importeras till eller exporteras från fristående databasfiler.
Varje objekt har de vanliga egenskaperna som namn och koordinater, men har dessutom två identifierare. Den första identifieraren är den unika identifieraren för det specifika objektet och beräknas genom att skapa ett kondensat av alla objektfält tillsammans med katalogidentifieraren. Eftersom objekt kan finnas i flera kataloger har varje objekt en ytterligare objekt-identifierare (OID) som identifierar det fysiska objektet och kan delas av flera objekt i olika kataloger.
För att snabba upp objektuppslagning sammanfogas alla aktiverade kataloger i en huvudtabell. Varje katalog har ett prioritetsnummer och om flera objekt med samma OID finns, läses det från katalogen med högst prioritet in. Objekten från huvudkatalogen ritas sedan på himmeln och är allmänt tillgängliga i KStars.
För närvarande stöds att duplicera om (att tilldela OID:er) bara av bearbetningen i katalogpaketeringsarkivet. Målet med verktygskedjan är att bygga kataloger reproducerbart i en homogen miljö. Varje katalog implementeras som en Python-modul och tillhandahåller standardmetoder för att hämta data, tolka den och hitta dubbletter i andra kataloger. Alla nerladdningsbara kataloger implementeras på det här sättet. Om du vill göra en egen katalog tillgänglig i KStars, rekommenderas att implementera den som ett paket i arkivet. Bearbetningen som tillhandahålls där är så flexibel att den också bör fungera för dig. För mer information om hur man gör det, se katalogarkivets dokumentation. Om du inte är bekant med programmering i Python kan du begära att en katalog läggs till genom att göra en anmälan i arkivet eller kontakta underhållsansvariga. KStars tillhandahåller också möjlighet att skapa egna kataloger genom att mata in data manuellt eller importera CSV-tabeller, men de är inte så flexibla och erbjuder ingen möjlighet att duplicera om.

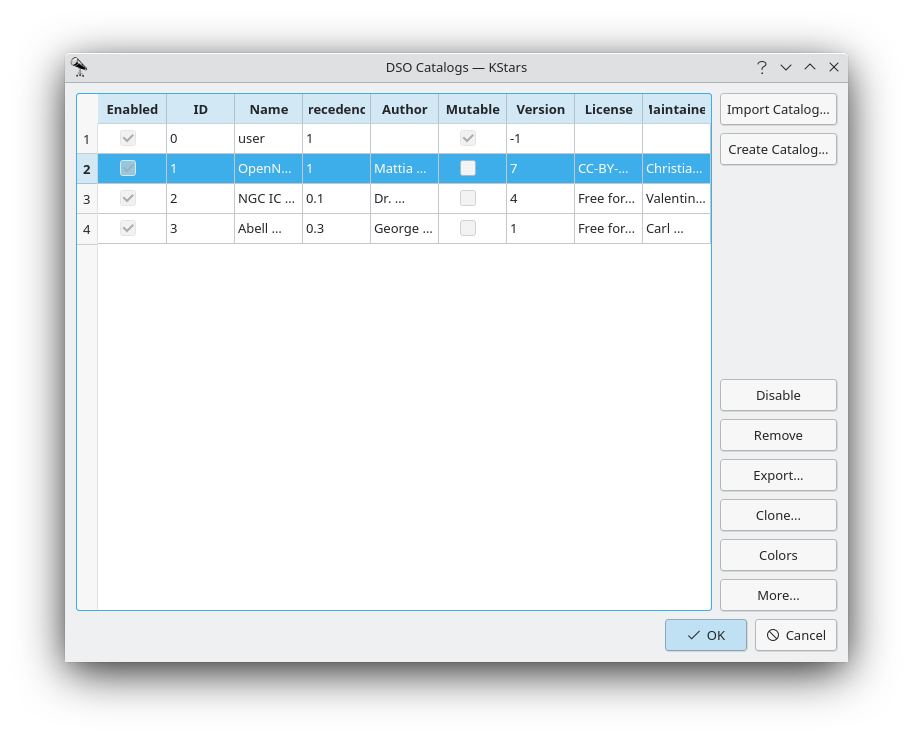

Det grafiska användargränssnittet för kataloghantering nås via menyalternativet → och visas nedan.
Till vänster visas en lista över kataloger. I listan kan du läsa av katalogernas nyckelegenskaper, inklusive om en katalog är aktiverad, vad dess identifierare är och vad dess namn är. Kolumnen Ändringsbar anger om katalogen kan redigeras eller inte. Kataloger som har laddats ner från katalogarkivet via menyalternativet → är oftast inte ändringsbara, medan användarkataloger är det. Du kan alltid Duplicera en katalog för att göra den ändringsbar.
Knapparna i övre högra hörnet låter dig lägga till kataloger i databasen.
Du kan lägga till, ta bort, ändra och utforska kataloger med knapparna i den nedre högra hörnet. Deras åtgärder gäller alltid katalogen som för närvarande är markerad (den markerade raden till vänster).
Skapa en ny katalog. Se ”Skapar en ny katalog”.
Aktivera eller inaktivera en katalog.
Det reflekteras på himmelskartan när det grafiska användargränssnittet för kataloghantering stängs.
Ta bort en katalog från katalogdatabasen.
Det reflekteras på himmelskartan när det grafiska användargränssnittet för kataloghantering stängs.
Exportera en katalog till en
.kscat-fil.Gör en exakt kopia av katalogen och infoga den i databasen.
Det är användbart om du önskar göra ändringar av en icke ändringsbar katalog.
Notera
Observera dock att det inte är det rekommenderade sättet att ändra kataloger som tillhandahålls av katalogpaketeringsarkivet dvs. katalogerna nerladdade via menyalternativet → .
Visa katalogens färgeditor (se ”Katalogens färgeditor”).
Visa en dialogruta som låter dig ställa in färgerna som objekt från den markerade katalogen visas med för varje färgschema.
Visa katalogens informationsdialogruta (se ”Dialogruta med kataloginformation”).
Där kan du se katalogens innehåll, samt viss ytterligare metainformation. Bland annat kan du också redigera innehållet (om den är ändringsbar).

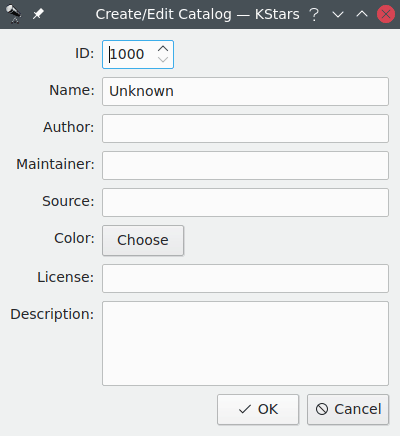

Dialogrutan nås via det grafiska användargränssnittet för kataloghantering (se ”Grafiskt användargränssnitt för kataloghantering”). Fältet Identifierare: väljs automatiskt, men kan ändras. Fältet Färg: ställer in vilken färg objekten i katalogen visas med. Alla andra värden är valfria eller har rimliga förvalda värden. Du kan naturligtvis ändra de här värdena vid ett senare tillfälle.
När Ok klickas, läggs en tom katalog med metadata inmatad i dialogrutan till i databasen, och kan sedan fyllas med objekt (se ”Dialogruta med kataloginformation” och ”Importera CSV (och andra liknande format)”).

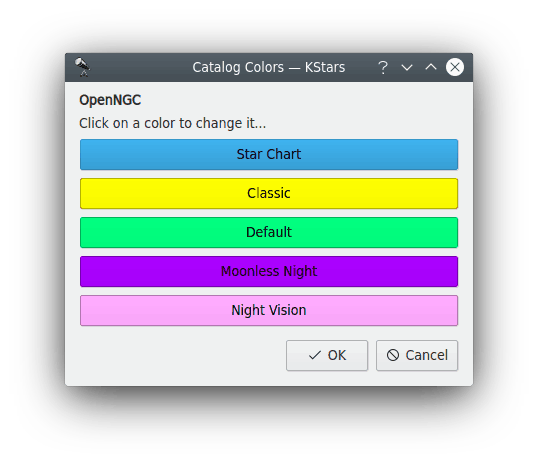

Dialogrutan nås via det grafiska användargränssnittet för kataloghantering (se ”Grafiskt användargränssnitt för kataloghantering”). Varje knapp representerar färgen som objektet ritas med för ett specifikt färgschema. Att klicka på en knapp låter dig välja en färg med en färgväljare. Knapparnas färger initieras med förvalda färger från katalogspecifikationen. Färgen "förval" är den färg som väljes för katalogen om ingen färg är inställd för ett färgschema.
Dialogrutan nås via det grafiska användargränssnittet för kataloghantering (se ”Grafiskt användargränssnitt för kataloghantering”). I övre vänstra hörnet visas katalogens metadata. Till höger visas en tabell över alla objekt i katalogen. Sökraden ovanför tabellen filtrera objekt enligt namn. Att dubbelklicka på en rad visar dialogrutan med objektinformation (se ”Fönstret Information om objekt”).
Att markera en rad aktiverar menyn Objekt till vänster. Att markera flera rader utför åtgärden för ett objekt med varje markerat objekt.
Redigera katalogobjektet (se ”Lägga till eller redigera objekt”).
Tar bort objektet från katalogen.
Under Objekt, är de allmänna katalogalternativen placerade.
Redigera katalogens metadata som visas uppe till vänster. Det visar dialogrutan som beskrivs i ”Skapar en ny katalog”.
Lägg till ett objekt i katalogen (se ”Lägga till eller redigera objekt”).
Importera objekt från ett tabelliknande textformat (csv, tsv, etc...) till katalogen (se ”Importera CSV (och andra liknande format)”).

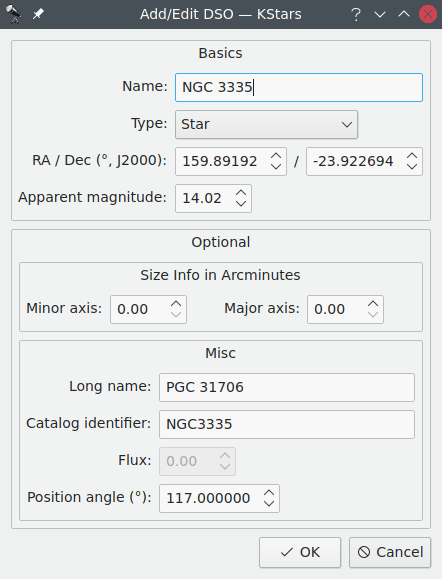

Dialogrutan gör det möjligt att skapa eller redigera ett avlägset himmelsobjekt. Rutan Grundläggande innehåller fält som måste fyllas i.
- Namn:
Namnet på objektet som visas på himlen.
- Typ:
Objektets typ.
- RA / Dek (°, J2000):
Objektets koordinater i grader och i förhållande till epoken J2000.
- Skenbar magnitud:
Objektets skenbara magnitud.
Rutan Valfritt innehåller datafält som är valfria. De är tilldelade förvalda värden och kan lämnas utan ändring.
Rutan Storleksinformation i bågminuter. Objektet är modellerat som en ellips som beskrivs med sin transversalaxel och konjugataxel.
Rutan Diverse.
- Långt namn:
Ett längre, mer beskrivande, namn.
Oftast är det långa namnet något i stil med ”Andromeda Galaxy” för objektet M31. Det kan också innehålla alternativa beteckningar och namn i andra kataloger.
- Katalogidentifierare:
En intern katalogidentifierare.
Exempelvis på skärmbilden ovan kommer objektet från katalogen OpenNGC, där varje rad identifieras med ”NGCXXXX”.
- Flöde:
Objektets flux. Gäller bara radiokällor.
- Positionsvinkel (°):
Om objektet är utökat måste det ha någon orientering på himlen. Positionsvinkeln är vinkeln mellan dess transversalaxel och en rät linje till nordpolen.

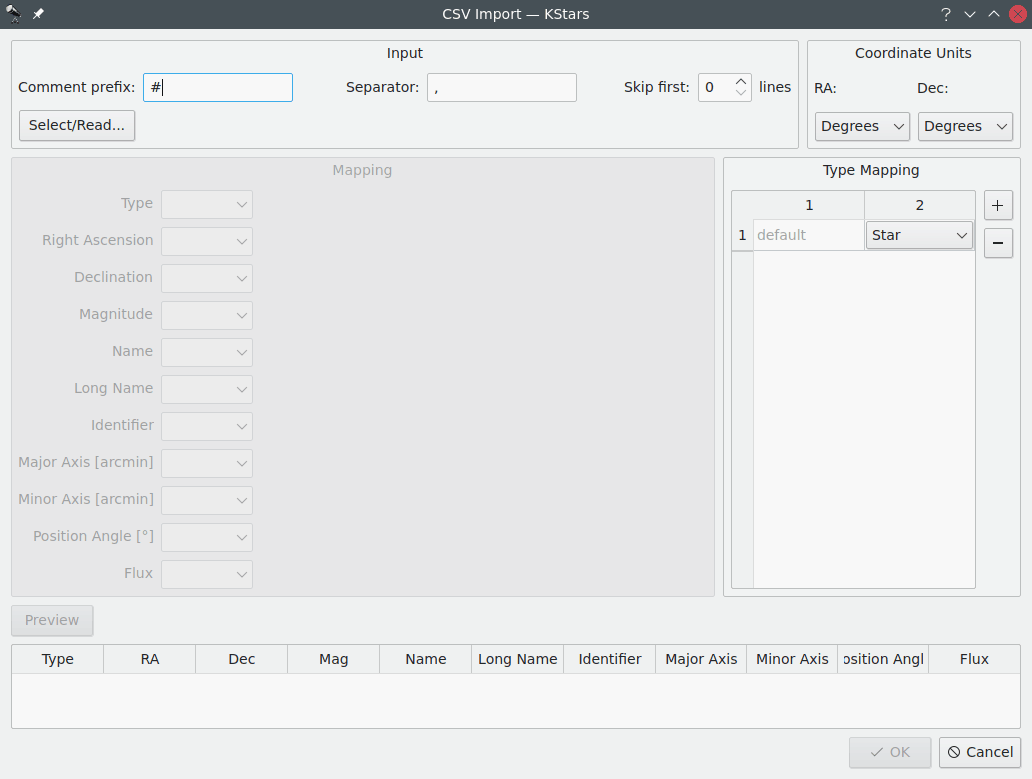

Skärmbilden ovan visar CSV-importdialogrutan med förvalt tillstånd. Under inställningarna för rutan Indata kan du ställa in CSV-tolken. Kommentarprefix är tecknet som anger bortkommenterade rader i indata. Avskiljare ska anpassas för att motsvara indata. Oftast är den ”,” eller ”;”, men andra avskiljare kan förekomma. Slutligen kan du välja att hoppa över ett antal rader i filens början. Markera och läs låter dig välja en CSV-fil att läsa med inställningen ovan. Därefter ser dialogrutan ut som på skärmbilden nedan.

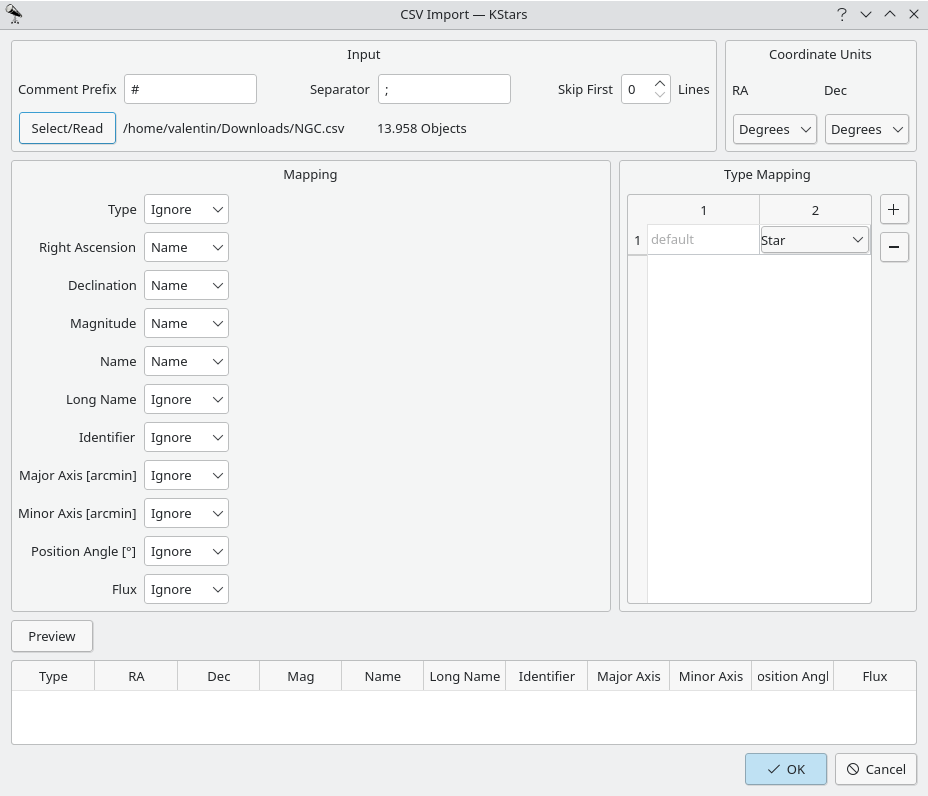

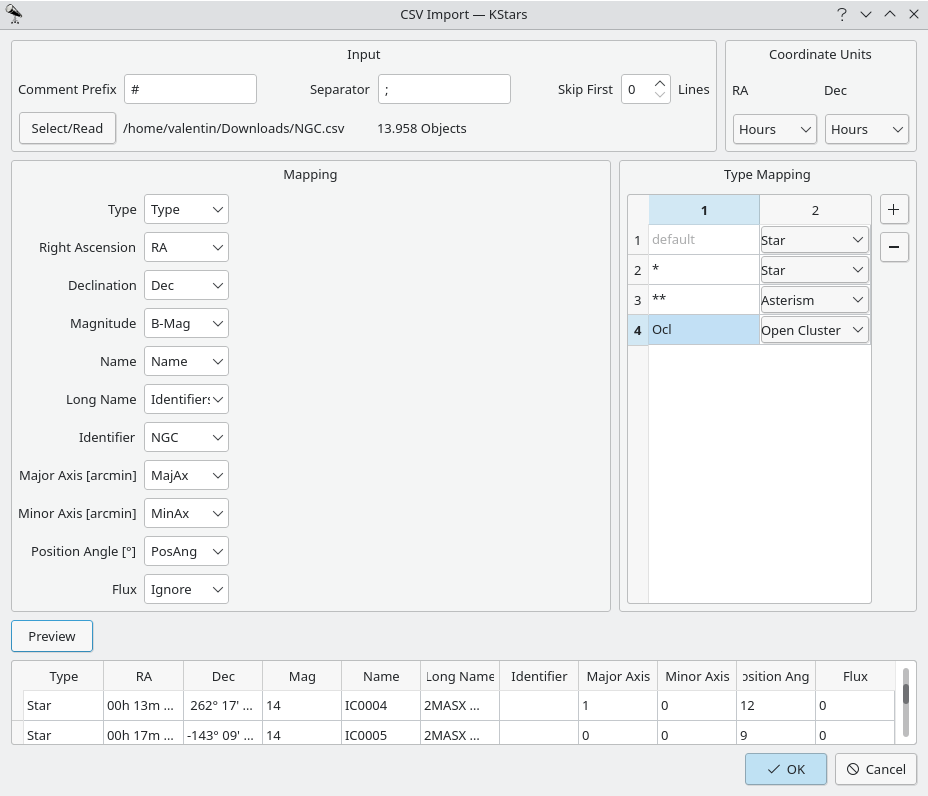

Uppe till höger kan du välja om koordinaterna uttrycks i grader eller timmar, minuter och sekunder. Rutan Avbildning låter dig avbilda kolumner i CSV-filen till datafält i KStars. Att välja Ignorera tilldelar förvalt värde för fältet. Matas egen text in, används den som värde för alla objekt som läses in. Rutan Typavbildning avbildar strängar till objekttyper. Du kan lägga till och ta bort avbildningar genom att klicka på + eller -. När du är klar med avbildningen kan du prova dina inställningar genom att klicka på Förhandsgranska för att läsa några av de första objekten från CSV-filen. Om du är nöjd kan du klicka på Ok för att importera hela katalogen, eller justera inställningarna och förhandsgranska igen. Som referens visas en avbildning för katalogen OpenNGC på skärmbilden nedan.
