Khipu är ett avancerat matematiskt funktionsritprogram.
Det är en del av KDE:s utbildningsprojekt och ersätter det tidigare funktionsritprogrammet KmPlot.
Khipu tredimensionellt rum
Khipu använder abstrakta rum för att spara diagrammen som användaren begär. Ett rum har ett namn och tillhörande beskrivning som användaren senare kan identifiera det med. Khipu har två typer av rum (två- och tredimensionella). Användare kan spara diagram i endera av rummen beroende på önskemål. Varje rum innehåller flera diagram av olika färger, intervall och typer.
Khipu - lägg till två- eller tredimensionellt rum

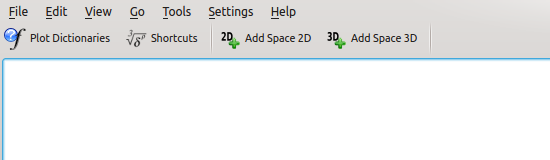

Som nämndes ovan, ritar Khipu funktioner i rum. Det finns två sätt att lägga till ett rum i Khipu baserat på diagrammets dimension. När man är i Khipus huvudfönster (med Khipus terminologi, instrumentpanelen), visas en Huvudverktygsrad som innehåller knapparna Lägg till tvådimensionellt rum och Lägg till tredimensionellt rum. Användaren kan välja någon av dem beroende på funktionen som ska ritas upp.
Khipu - Lägg till diagram i ett rum

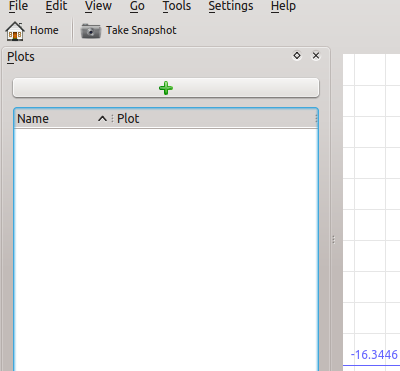

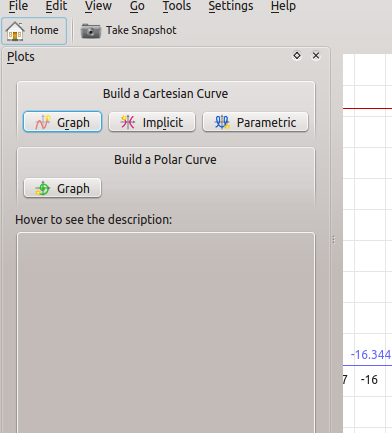

När användaren klickar på omdirigeras han till användargränssnittet för tvådimensionella rum. Därefter måste han klicka på den gröna knappen som låter användaren lägga till ett diagram. Sedan måste användaren välja diagramtyp (klicka till exempel på Graf i den kartesiska delen om du vill rita upp en sinuskurva). Man kan lägga till ett diagramnamn genom att markera diagramnamnets kryssruta. Därefter måste användaren lägga till en lämplig ekvation (av Analitza-typ) för att visa dess diagram. Om man inte vill göra något mer, ska man bara trycka på returtangenten. Man kan till och med ställa in diagrammets färg genom att ändra alternativ i listan med färger som anges nedan, och ställa in ett lämpligt intervall för funktionens argument.
Khipu - exempel på tvådimensionellt diagram
När användaren klickar på omdirigeras han till användargränssnittet för tredimensionella rum. Därefter måste han klicka på den gröna knappen som låter användaren lägga till ett diagram. Sedan måste användaren välja diagramtyp (klicka till exempel på Graf i den kartesiska delen om du vill rita upp en enkel yta). Man kan lägga till ett diagramnamn genom att markera diagramnamnets kryssruta. Därefter måste användaren lägga till en lämplig ekvation (av Analitza-typ) för att visa dess diagram. Om man inte vill göra något mer, ska man bara trycka på returtangenten. Man kan till och med ställa in diagrammets färg genom att ändra alternativ i listan med färger som anges nedan.
Khipu - redigera och ta bort diagram
Användare kan redigera och/eller ta bort diagrammen som redan har lagts till.

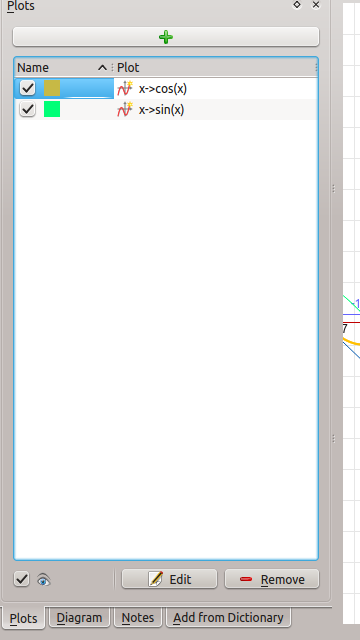

Du kan redigera ett diagram genom att bara dubbelklicka på diagrammets post i diagramvyn eller markera lämplig post där och därefter klicka på redigeringsknappen som visas nedan.
