Verktyg för Jupiters månar

Verktyg för Jupiters månar

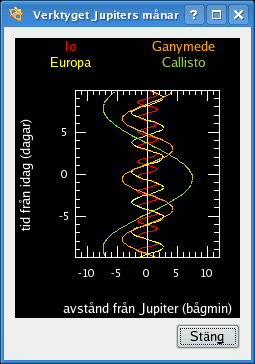

Det här verktyget visar positionen för Jupiters fyra största månar (Io, Europa, Ganymedes och Callisto) i förhållande till Jupiter, som en funktion av tiden. Tiden ritas vertikalt, enheterna är dagar och tid = 0,0 motsvarar aktuell simuleringstid. Den horisontella axeln visar vinkelavståndet från Jupiters position i bågminuter. Avståndet mäts längs Jupiters ekvators riktning. Varje månes position som en funktion av tiden, motsvarar en sinusformad väg i diagrammet, när månen rör sig i sin bana runt Jupiter. Varje spår tilldelas en egen färg för att skilja det från de övriga. Beteckningarna längst upp i fönstret anger färgen som används av varje måne (dvs. rött för Io, gult för Europa, grönt för Callisto och blått för Ganymedes).

Diagrammet kan hanteras med tangentbordet. Tidsaxlarna kan expanderas och komprimeras med tangenterna + och -. Tiden som visas mitt i fönstret kan ändras med tangenterna [ och ].
